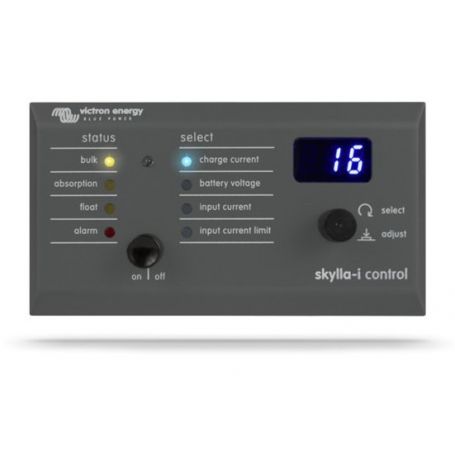

Panneau de contrôle Victron Skylla-I GX (90°)

Le tableau de commande Skylla-i est un tableau de commande à distance conçu pour travailler avec tous les modèles de chargeurs Skylla-i.  Le chargeur Skylla-i utilise le bus VE.CAN. Raccorder le tableau de commande Skylla-i à votre chargeur Skylla-i est une procédure très simple. Il suffit de raccorder les deux dispositifs avec un câble UTP (paire torsadée non blindée) ordinaire ayant deux connecteurs RJ45. Assurez-vous que les deux terminateurs du bus RJ45 sont bien placés aux deux extrémités. Le tableau de commande Skylla-i est livré avec deux terminaisons de Bus RJ45. Le chargeur Skylla-i et le tableau de commande disposent tous les deux de deux prises RJ45 qui sont raccordées au niveau interne. Vous pouvez connecter le câble à n'importe laquelle des deux prises.

Fonctionnement

Quand le bus est mis sous tension, le tableau de commande Skylla-i allume brièvement tous les éléments. Ensuite s'affiche le numéro de version du logiciel suivi du statut du chargeur Skylla-i qui est connecté. Quand le chargeur Skylla-i est mis hors tension (veille), le tableau s'éteindra également (toutes les lumières éteintes) afin de réduire la consommation d'énergie. Si le chargeur Skylla-i est en marche, les LED de statut montrent son état de charge actuel. Le tableau ci-dessous montre les éventuelles indications LED pouvant s'afficher pendant une opération de charge normale.
