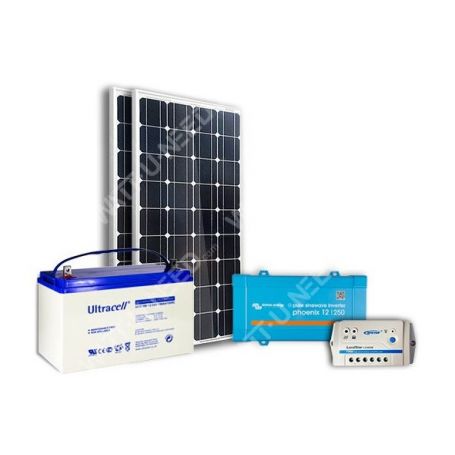

Kit solaire 200Wc mono - 100Ah - 250VA

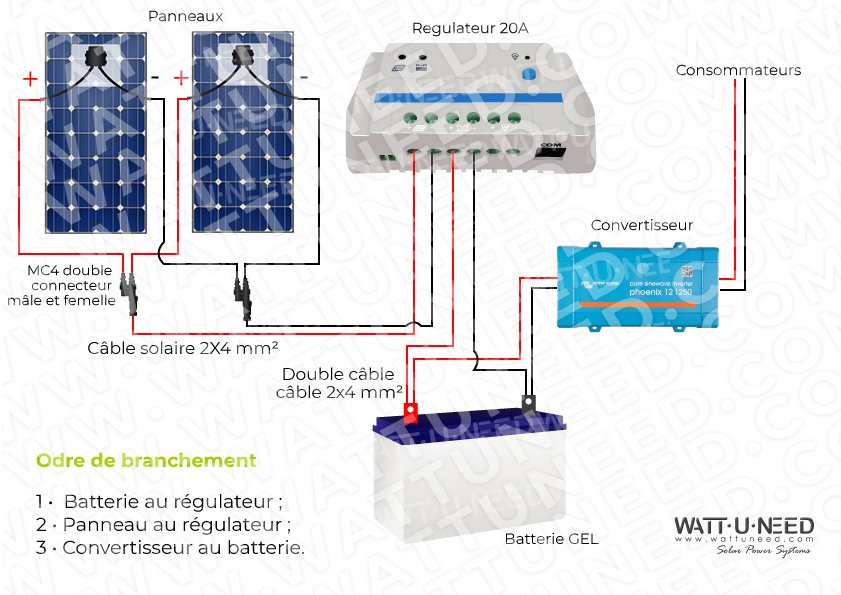

Ce kit complet comprend de base
- 2xPanneau solaire 12V 100Wc monocristallin
- 1xRégulateur Victron BlueSolar PWM-Pro 12/24V 5A-10A-20A-30A
- 1xVictron Phoenix VE. Direct 12V / 24V / 48V - 250VA
- 1xCâble solaire 2X4mm² avec Type MC4 (vendu au mètre -5m)
- 1xConnecteur type MC4 double mâle et femelle
- 1xBatterie GEL Ultracell 12V 100Ah
- 1xCâble batterie 2x4mm² - 2m
Expédition sous 8 à 12 jours sur produits en stocks
Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Personnalisez votre produit
arrow_drop_downRécapitulatif :
Total :
Composition du Kit solaire 100Wc Mono - 100Ah - 250 VA
Panneau solaire monocristallin de 12V - 100Wc
Ce module s'intègre en toute discrétion et facilement grâce à sa petite taille
Les dimensions réduites de ce panneau (54cm sur 121cm) et son poids en font un compagnon idéal pour les applications nomades (camping, bateau...).
Il est convient parfaitement pour une installation sur le toit d'un véhicule par exemple.
Le cadre est en aluminium anodisé résistant aux intempéries. Il procure au panneau une stabilité mécanique particulièrement forte pour garantir une facilité de montage et de transport.
La connectique est simple et rapide (60cm de câble avec prise MC4).
Caractéristiques
|
Cellules |
Monocristallines |
|
Puissance maximum (Pmax) (W) |
100 W |
|
Courant de crête maximale (Imp) (A) |
5.83 A |
|
Tension de crête maximale (Vmpp) (V) |
17.18 V |
|
Tension en circuit ouvert (Voc) (V) |
22.08 V |
|
Courant de court circuit (Isc) (A) |
6.03 A |
|
Température de fonctionnement (°C) |
-40 à + 85 |
|
Protection max par surintensité inverse (A) |
15 |
|
Tolérance de puissance de sortie (%) |
0 /+3 |
|
Tension maximum de système (Vdc) |
1000 |
|
Dimensions (mm) |
1185 x 545 x 35 |
|
Poids (kg) |
8 |
|
Rendement de la cellule |
18.8 % |
|
Rendement du module |
15.6 % |
|
Materiel |
Tedlar blanc |
|
Cadre |
Aluminium anodisé |
|
Epaisseur du cadre |
35 mm
|
Régulateur de charge Epever LS2024 Landstar PWM 12V / 24V - 20 Ah
> le modèle 20A (LS2024B) peut accueillir jusqu'à 500 watts de panneaux solaires *
- Capacité : 20 ampères.
- Tension : 12v ou 24V
- Compensation de la température
- Garantie 2 ans.
- Technologie : PWM.
- Entièrement programmable si utilisé avec son affichage
*dans un système 24V
Caractéristiques
| Modèle | LS2024B |
| Tension nominale du système | 12/24VDC12/24VDC |
| Courant nominal de la batterie | 20A |
| Tension maximale d'entrée PV | 50V |
| Autocosommation | 8.4mA(12V)?7.8mA(24V) |
| Compensation de température | -3mV/?/2V?25? ref? |
| Egalisation de la tension de charge | Scellé: 14.6V, ouverte: 14.8V, Utilisateur: 9~17V |
| Augmentation de la tension de charge | Gel: 14.2V, Scellé: 14.6V, ouverte: 14.8V, Utilisateur: 9~17V |
| Tension de charge floating | Gel /Scellé /ouverte: 13.8V, Utilisateur: 9~17V |
| Tension de reconnexion | Gel /Scellé /ouverte: 12.6V, Utilisateur: 9~17V |
| tension de déconnection | Gel /Scellé /ouverte: 11.1V, Utilisateur: 9~17V |
| Dimensions | 159.6x81.4x47.8mm |
| Trous de montage | 147x50mm |
| Terminal | 10mm2 |
| Poids | 0.3kg |
| Temperature de fonctionnement | -35?~+55? |
| Temperature de stockage | -35?~+80? |
| Humidité | ?95% (NC) |
| Norme | IP30 |
Batterie Gel Ultracell 12V 100Ah
Les batteries gel sont des batteries étanches : pas d'entretien, pas d'ajout d'eau distillée. Sécurité renforcée par rapport aux batteries plomb ouvert.
Une batterie gel peut supporter la décharge à 50 % et retrouver sa capacité nominale si le temps de maintien déchargé est court. Cette série a un temps de décharge plus long par rapport à d’autres batteries. Sa conception spéciale de la plaque augmente la durée de vie de la batterie et en particulier dans les températures plus chaudes. Un séparateur au sein de la batterie permet d'améliorer ses performances. Elle dispose également d’un temps de conservation plus long.
- Tension nominale: 12V
- Capacité : 100Ah
- Dimensions : 327 x 173 x 212 mm
- Poids : 31 Kg
Victron 12V / 24V / 48V - 250VA
Développée pour un usage professionnel, la gamme des convertisseurs Phoenix est parfaitement adaptée aux applications les plus diverses.
Entièrement configurable
• Niveaux de réinitialisation et déclenchement de l'alarme en cas de tension de batterie faible
• Niveaux de redémarrage et coupure en cas de tension de batterie faible
• Tension de sortie 210 -245V
• Fréquence de sortie 50Hz ou 60Hz
• Niveau de détection du mode ECO et Allumage/arrêt du mode ECO
Caractéristiques
| Convertisseur Phoenix 12/250 24/250 48/250 |
|
| Puissance CA du convertisseur à 25 °C (VA) (3) | 250 |
| Puissance du convertisseur à 25 °C / 40 °C (W) | 200 / 175 |
| Puissance de pointe (W) | 400 |
| Tension / Fréquence de sortie CA (4) | 230 V CA ±3 % 50 Hz ou 60 Hz ±0,1 % |
| Plage de tension d'entrée (V DC) | 9,2 - 17 / 18,4 - 34,0 / 36,8 - 62,0 V |
| Alarme batterie basse (V DC) | 10,9 / 21,8 / 43,6 |
| Arrêt batterie basse (V DC) | 9,3 / 18,6 / 37,2 V |
| Détection de batterie chargée (réglable) | 14,0 / 28,0 / 56,0 V |
| Efficacité maxi 12 / 24 / 48 V (%) | 87 / 88 / 88 % |
| Consommation à vide | 4,2 / 5,2 / 7,9W |
| Consommation à vide par défaut en mode ECO(intervalle de nouvel essai par défaut : 2,5 s,réglable) | 0,8 / 1,3 / 2,5 W |
| Paramètre de puissance de démarrage et arrêt en mode ECO | Réglable |
| Température de fonctionnement | -40 to +65°C (refroidissement par ventilateur) (Réduction 1,25% par °C au-dessus de 25°C) |
| Humidité (sans condensation) | max 95% |
Affichage digital MT50
Affichage digital rétro-éclairé vous permettant d'avoir les informations précises quand aux tensions panneaux/batteries. Compatible avec les contrôleurs EpSolar PWM LS1024B, LS2024B et LS3024B et les MPPT Tracer 1215BN, 2215BN et 3215BN ainsi que les MPPT Tracer1210A, Tracer2210A, Tracer3210A, Tracer4210A.
Caractéristiques
- Affichage digital rétro-éclairé vous permettant d'avoir les informations précises : tensions panneaux / batteries, status et paramètres du régulateur, messages d'erreur...
- Compatible avec toute la gamme de régulateur PWM Epsolar LS et la gamme MPPT Epsolar Tracer BN .
- Affichage sous forme SOC (state on charge)
- Affichage des tensions et intensités à toutes les bornes du régulateur.
- Permet de sélectionner le type de batterie et indique son état de charge.
- Câble de 2m fourni pour le connecter au régulateur.
- Choix des différents modes de contrôle de la sortie 12/24V :Manuel ON/OFF, Lumière ON / OFF, ON Lumière + Timer, Horaire seul
- Modification possible de toutes les tensions de charge
- Monitoring en temps réel de toute l'installation
- Poids : 190 grammes
-
Dimensions : 114mm x 114mm
Utilisation
2 panneaux de 100Wc de très petites dimensions qui vous permettra d'alimenter du petit matériel électrique.
Ce kit produira à Paris en moyenne 800 Wh/jour en juillet et 200 Wh en décembre.
La batterie a une capacité utile de 390W/h (à 50% de décharge pour optimiser sa durée de vie - 1200 cycles).
Fiche technique
- Nombre de panneaux
- 2 panneaux
- Puissance onduleur
- - de 1000VA
- Réinjection réseau
- Sans réinjection
- Stockage batterie
- Avec stockage
- Tension sortie du kit
- 230V
- Voltage
- 230V
