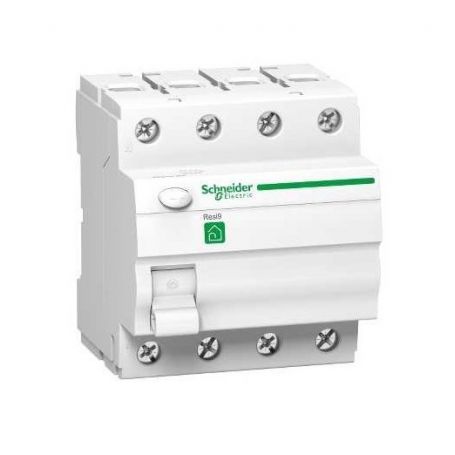

Interrupteur différentiel type A 4P 63A 30ma
Interrupteur différentiel type A 4P 63A 30ma
Expédition sous 8 à 12 jours sur produits en stocks
Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Fonction
Les interrupteurs différentiels sont des appareils qui sont placés au début des lignes et qui protègent contre les courants de fuite à la terre inacceptables. Ils protègent les personnes contre l'électrocution.
Fonctionnement
En cas de courant de fuite avec une forme de courant continu résiduel pulsé, un déséquilibre apparaîtra dans les spires primaires du tore, ce qui générera un champ magnétique résiduel dans le tore. Ce champ magnétique résiduel génère à son tour une tension et un courant dans la spire secondaire qui solicite le relais. Ce relais solicite à son tour le dispositif de déclenchement et ouvre les contacts sous la pression de ressort.
| Principales | |
| Gamme | Resi9 |
| Nom du produit | Resi9 RCCB |
| Fonction produit | Residual current circuit breaker (RCCB) |
| Nom abrégé de l'appareil | Resi9 RCCB |
| Description des pôles | 4P |
| Position du pôle neutre | Gauche |
| In courant assigné d'emploi | 63 A |
| Type de réseau | CA |
| Sensibilité du différentiel | 30 mA |
| Temporisation du différentiel | Instantané |
| Classe de différentiel | Classe A |
| Pouvoir assigné de coupure et fermeture | Im 500 A |
| Courant nominal de court-circuit conditionnel | 6 kA |
| Complémentaires | |
| Fréquence du réseau | 50/60 Hz |
| [Ue] tension assignée d'emploi | 400 V CA 50/60 Hz |
| Type de commande | Par maneton |
| Signalisation locale | Indication ON/OFF |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN |
| Compatibilité du bloc de distribution du peigne de jeu de barres | Biconnect |
| Pas de 9 mm | 8 |
| Hauteur | 100 mm |
| Largeur | 75 mm |
| Profondeur | 82 mm |
| Poids | 0.355 kg |
| Couleur | Blanc |
| Durée de vie mécanique | 5000 cycle |
| Durée de vie électrique | AC-1 : |
| Mode de raccordement | Bornes type tunnel souple fil(s) 1…25 mm² max sans embout de câble Bornes type tunnel souple fil(s) 1…25 mm² max avec embout de câble Tunnel type terminals rigid wire(s) 1...35 mm² max |
| Couple de serrage | 3.5 N.m |
| Environnement | |
| Normes | EN 61008-2-1 IEC 61008-2-1 |
| Labels qualité | CEBEC |
| Degré de protection IP | IP20 |
| Température de fonctionnement | -25…40 °C |
| Température ambiante pour le stockage | -30…70 °C |
| Durabilité de l'offre | |
| Statut environnemental | Produit Green Premium |
| RoHS (code date: AnnéeSemaine) | Conforme - depuis 1329 - Déclaration de conformité Schneider Electric |
| REACh | Référence ne contenant pas de SVHC au-delà du seuil |
| Profil environnemental du produit | Disponible |
| Instructions de fin de vie du produit | Pas d'opération de recyclage spécifiques |
