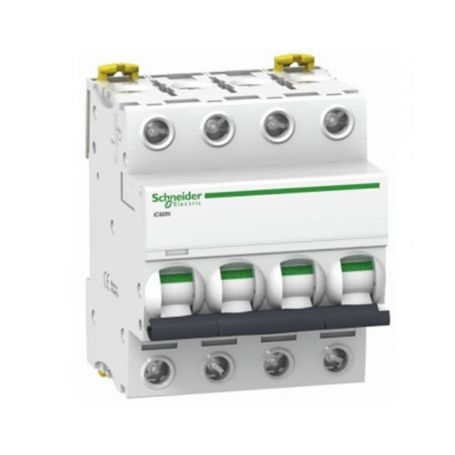

Disjoncteur Schneider tétra de 25A

Principales Gamme Resi9

Nom du produit Resi9 MCB

Type de produit ou de composant Disjoncteur miniature

Application de l’appareil Distribution

Description des pôles 4P

Nombre de pôles protégés 4

[In] courant assigné d'emploi 25 A à 30 °C

Type de réseau C.a.

Technologie de déclencheur Thermique-magnétique

Courbe de déclenchement C

Pouvoir de coupure 3000 A Icn à 400 V c.a. 50/60 Hz conforme à EN/IEC 60898-1

Normes EN/IEC 60898-1

Certifications du produit CEBEC

Complémentaires

Fréquence du réseau 50/60 Hz

[Ue] tension assignée d'emploi 400 V AC 50/60 Hz

Limite de déclenchement magnétique 5...10 x In

Classe de limitation 3 conformément à EN/IEC 60898-1

[Ui] tension assignée d'isolement 440 V AC 50/60 Hz

[Uimp] tension assignée de tenue aux chocs 4 kV

Type de commande Touche à bascule

Signalisation locale Indication ACTIVÉ/DÉSACTIVÉ

Mode d'installation En clipsable

Support de montage Rail DIN

Compatibilité du bloc de distribution et du peigne En bas: bi-connect

Pas de 9 mm 8

Hauteur 85 mm

Largeur 72 mm

Profondeur 75 mm

Profondeur d'encastrement 44 mm

Poids du produit 0,43 kg

Couleur Blanc

Durée de vie mécanique 20000 cycle

Durée de vie électrique 10000 cycle c.a. 50/60 Hz conforme à EN/IEC 60898-1

Description des verrouillages optionnels Cadenas sur position OFF

Mode de raccordement Bornes type tunnel (bas) - <= 16 mm² - flexible

Bornes type tunnel (bas) - <= 25 mm² - rigide

Bornes type tunnel (haut) - <= 25 mm² - rigide

Bornes type tunnel (haut) - <= 16 mm² – souple

Couple de serrage 2 N.m

Environnement

Degré de protection IP IP20 conforme à la norme IEC 60529

IP40 (boîtier modulaire) conforme à la norme IEC 60529

Niveau de pollution 2 conforme à la norme EN/IEC 60898-1

Catégorie de surtension III

Température de fonctionnement -20 à 60 °C

Température ambiante pour le stockage -40 à 80 °C
