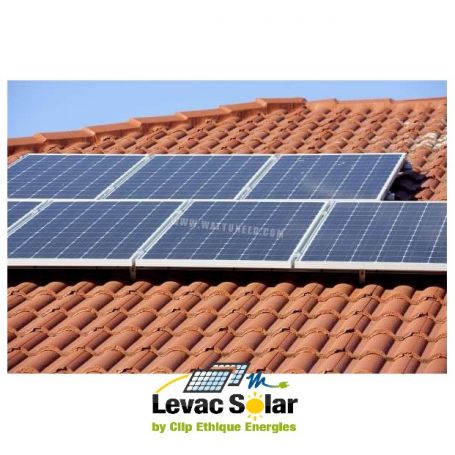

Kit de fixation sur toit en tuiles
Kit de fixation pour panneaux photovoltaïques.
Convient pour tout types de toit en tuiles.
Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.
Convient pour des tuiles avec un recouvrement maximum de 11 à 12cm
Expédition sous 8 à 12 jours sur produits en stocks
Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur toiture en tuiles.
Sélectionner simplement dans les options le nombre de panneaux disposés en portrait ou le nombre de panneaux en disposés paysage sur votre toiture >> le contenu du kit de fixation s'adapte automatiquement.
Convient pour des tuiles avec un recouvrement maximum de 11 à 12cm
Contenu du kit de fixation
Rail en aluminium 40x40 mm
Rail en aluminium sur lequel vient se positionner le panneau solaire. Rail sur-mesure disponible sur demande.
Jonction pour rail - 2 barres de fixation
Ces 2 barres servent à assembler solidement 2 morceaux de rail ensemble sans vis, ni outils ! Insérer simplement les barres de jonction dans les deux morceaux de rail à assembler.
Crochet de fixation double réglages pour toit en tuiles
Ce crochet se fixe sur le toit et sert à fixer le rail en aluminium servant de support au panneau solaire.
Le double réglage du crochet permet de s'adapter à toute les hauteur de lattage et peut aussi récupérer les vagues éventuelles de la toiture.
Clame de milieu - fixation du panneau
Clame pour la fixation intérieure des panneaux photovoltaiques. Hauteur réglable en fonction de la hauteur du cadre du panneau solaire : 35 - 50mm. Se fixe sur le rail en alu avec boulon et écrou en inox (fournis).
Option : Hauteur à choisir en fonction de la hauteur du cadre du panneau.
Clame de fin - fixation du panneau
Clame pour la fixation extérieure du panneau. Hauteurs disponibles : 35mm - 40mm - 45mm - 47mm - 50mm. Cette clame se fixe sur le rail en alu avec boulon et écrou (fournis)
Comment choisir un kit adapté à mes panneaux ?
Le kit de fixation convient à toutes toitures en tuiles. Grâce à ses options, il s'adapte à la disposition de vos panneaux.
Les fixations sont compatibles avec les panneaux de dimensions classiques.
1. Sélectionnez la quantité de panneaux en portrait ou paysage
Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.
Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait
> 2e kit pour la rangée 2 : 2 panneaux en paysages
> 3e kit pour la rangée 3 : 2 panneaux en paysages
2. Sélectionnez la clame adapté à votre panneau
La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.
Les hauteur de clames disponibles : 35 - 40 - 45 - 47 - 50 mm
Schéma d'installation des crochets de fixation pour panneaux solaires
Détail du matériel fourni en fonction de la quantité de panneau
| Panneaux en portrait | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Crochet double réglage | Clame de milieu | Clame de fin |
| 1 panneau | 2 | (2 x 1,04m) | 0 | 4 | 0 | 4 |
| 2 panneaux | 4 | (2 x 2,10m) | 0 | 6 | 2 | 4 |
| 3 panneaux | 6 | (2 x 2,10m et 2 x 1,04m) | 2 | 8 | 4 | 4 |
| 4 panneaux | 8 | (4 x 2,10m) | 2 | 10 | 6 | 4 |
| 5 panneaux | 10 | (4 x 2,10m et 2 x 1,04m) | 4 | 12 | 8 | 4 |
| 6 panneaux | 12 | (6 x 2,10m) | 4 | 14 | 10 | 4 |
| 7 panneaux | 14 | (6 x 2,10m et 2 x 1,04m) | 6 | 16 | 12 | 4 |
| 8 panneaux | 16 | (8 x 2,10m) | 6 | 18 | 14 | 4 |
| 9 panneaux | 18 | (8 x 2,10m et 2 x 1,04m) | 8 | 20 | 16 | 4 |
| 10 panneaux | 20 | (10 x 2,10m) | 8 | 22 | 18 | 4 |
| 11 panneaux | 22 | (10 x 2,10m et 2 x 1,04m) | 10 | 24 | 20 | 4 |
| 12 panneaux | 24 | (12 x 2,10m) | 10 | 26 | 22 | 4 |
| 13 panneaux | 26 | (12 x 2,10m et 2 x 1,04m) | 12 | 30 | 24 | 4 |
| 14 panneaux | 28 | (14 x 2,10m) | 12 | 30 | 26 | 4 |
| 15 panneaux | 30 | (14 x 2,10m et 2 x 1,04m) | 14 | 34 | 28 | 4 |
| 16 panneaux | 32 | (16 x 2,10m) | 14 | 36 | 30 | 4 |
| 17 panneaux | 34 | (16 x 2,10m et 2 x 1,04m) | 16 | 38 | 32 | 4 |
| 18 panneaux | 36 | (18 x 2,10m) | 16 | 40 | 34 | 4 |
| 19 panneaux | 38 | (18 x 2,10m et 2 x 1,04m) | 18 | 44 | 36 | 4 |
| 20 panneaux | 40 | (20 x 2,10 m) | 18 | 46 | 38 | 4 |
| Panneaux en paysage | ||||||
| Nombre de panneaux | Rail (m) | Détail des rails* | Jonction | Crochet double réglage | Clame de milieu | Clame de fin |
| 1 panneau | 3,4 | (2 x 1,80m) | 0 | 4 | 0 | 4 |
| 2 panneaux | 6,8 | (4 x 1,80m) | 2 | 6 | 2 | 4 |
| 3 panneaux | 10,2 | (4 x 1,80m et 2 x 1,60m) | 4 | 8 | 4 | 4 |
| 4 panneaux | 13,6 | (6 x 1,80m et 2 x 1,60m) | 6 | 10 | 6 | 4 |
| 5 panneaux | 17 | (8 x 1,80m et 2 x 1,60m) | 8 | 12 | 8 | 4 |
| 6 panneaux | 20,4 | (10 x 1,80m et 2 x 1,60m) | 10 | 14 | 10 | 4 |
| 7 panneaux | 23,8 | (10 x 1,80m et 4 x 1,60m) | 12 | 16 | 12 | 4 |
| 8 panneaux | 27,2 | (12 x 1,80m et 2 x 1,60m) | 14 | 18 | 14 | 4 |
| 9 panneaux | 30,6 | (14 x 1,80m et 4 x 1,60m) | 16 | 20 | 16 | 4 |
| 10 panneaux | 34 | (16 x 1,80m et 4 x 1,60m) | 18 | 22 | 18 | 4 |
| 11 panneaux | 37,4 | (18 x 1,80m et 4 x 1,60m) | 20 | 24 | 20 | 4 |
| 12 panneaux | 40,8 | (20 x 1,80m et 4 x 1,60 m) | 22 | 26 | 22 | 4 |
| 13 panneaux | 44,2 | (22 x 1,80m et 4 x 1,60m) | 24 | 28 | 24 | 4 |
| 14 panneaux | 47,6 | (24 x 1,80m et 4 x 1,60m) | 26 | 30 | 26 | 4 |
| 15 panneaux | 51 | (26 x 1,80m et 4 x 1,60m) | 28 | 32 | 28 | 4 |
| 16 panneaux | 54,4 | (28 x 1,80m et 4 x 1,60m) | 30 | 34 | 30 | 4 |
| 17 panneaux | 57,8 | (30 x 1,80m et 4 x 1,60m) | 32 | 36 | 32 | 4 |
| 18 panneaux | 61,2 | (32 x 1,80m et 4 x 1,60m) | 34 | 38 | 34 | 4 |
| 19 panneaux | 64,6 | (34 x 1,80m et 4 x 1,60m) | 36 | 40 | 36 | 4 |
| 20 panneaux | 68 | (36 x 1,80m et 4 x 1,60m) | 38 | 42 | 38 | 4 |
* Les détails des rails sont données à titre indicatif et dépend de la taille des panneaux (qui fait varier les longeurs des rails).
