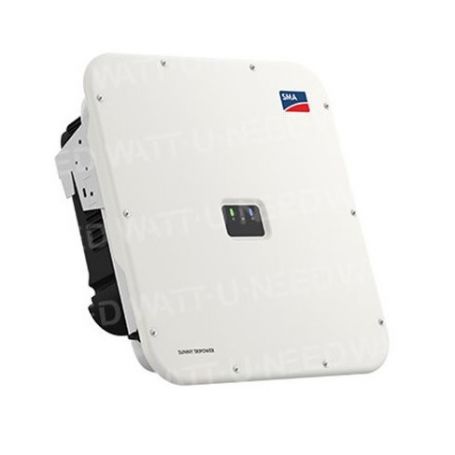

Onduleur triphasé SMA Sunny Tripower X 15 / 20 / 25
• System Manager intégré
• Sécurité garantie
• Production maximum
• Davantage de flexibilité
Les délais de réapprovisionnement de la gamme SMA sont de 12 mois. Délais à confirmer !
EN COURS DE REAPPRO
Expédition sous 8 à 12 jours sur produits en stocks
Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Sunny Tripower X
Intelligence intégrée pour un système paré pour l’avenir
Le nouveau Sunny Tripower X est une solution innovante destinée aux installations photovoltaïques commerciales, industrielles et tertiaires. La fonction System Manager intégrée avec accès direct au Sunny Portal powered by ennexOS surveille jusqu’à cinq onduleurs SMA et un compteur d’énergie. Il assure la régulation dynamique de la puissance active et réactive via SMA Dynamic Power Control. Grâce à une large plage de tension d’entrée et à une grande capacité de courant d’entrée, il est compatible avec les panneaux photovoltaïques à hautes performances de nouvelle génération. Le nouveau design assure un refroidissement efficace des composants électroniques et maximise ainsi la durée de vie du Sunny Tripower X.
La mise en service est rapide, simple et centralisée pour tous les appareils du système. Au quotidien, les utilisateurs bénéficient de solutions logicielles intégrées : SMA ShadeFix optimise la production d’électricité même en cas d’ombres portées, SMA ArcFix détecte efficacement les arcs électriques et permet ainsi d’éviter les incendies.
System Manager intégré
• Surveillance et contrôle jusqu’à 5 onduleurs (max. 135 kVA) inclus
• Accès direct au Sunny Portal powered by ennexOS
• SMA Dynamic Power Control
Sécurité garantie
• Protection contre les arcs électriques SMA ArcFix
• Protection contre les surtensions DC
• Protection simplifiée du réseau et des installations
Production maximum
• Rendement optimisé grâce au système SMA ShadeFix intégré
• Diagnostic de courbe I-V
• SMA Smart Connected
Davantage de flexibilité
• 3 MPP trackers
• Courant d’entrée élevé pour des panneaux photovoltaïques à hautes performances
• Modularité pour l’ajout ultérieur de fonctions de gestion de l’énergie
Caractéristique
| Dispositifs de protection | Sunny Tripower X 15 | Sunny Tripower X 20 |
Sunny Tripower X 25
|
| Entrée (DC) | |||
| Puissance max. du générateur photovoltaïque | 22500 Wc STC | 30000 Wc STC | 37500 Wc STC |
| Tension d’entrée max. | 1000 V | ||
| Plage de tension MPP | 257 V à 800 V | 340 V à 800 V | 430 V à 800 V |
| Tension d’entrée assignée | 570 V | ||
| Tension d’entrée min. / tension d’entrée de démarrage | 150 V / 188 V | ||
| Courant d’entrée max. par MPP tracker | 24 A | ||
| Courant de court-circuit max. par MPP tracker | 35 A | ||
| Nombre de MPP trackers indépendants / strings par MPP tracker | 3 / 2 | ||
| Sortie (AC) | |||
| Puissance assignée (pour 230 V, 50 Hz) | 15000 W | 20000 W | 25000 W |
| Puissance apparente nominale / Puissance apparente max | 15000 VA/15000 VA | 20000 VA/20000 VA |
25000 VA/25000 VA
|
| Tension nominale AC | 220 V / 380 V ; 230 V / 400 V ; 240 V / 415 V | ||
| Plage de tension | 176 V à 275 V / 304 V à 477 V | ||
| Fréquence du réseau AC / plage | 50 Hz / 44 Hz à 56 Hz 60 Hz / 54 Hz à 66 Hz |
||
| Fréquence de réseau assignée / Tension de réseau assignée | 50 Hz / 230 V | ||
| Courant de sortie assigné / Courant de sortie max. | 21,7 A / 36,6 A | 29 A / 36,6 A | 36,2 A / 36,6 A |
| Phases d’injection / borne AC | 3 / 3-(N)-PE | ||
| Facteur de puissance à la puissance assignée / facteur de déphasage réglable | 1 / 0 inductif à 0 capacitif | ||
| Taux de distorsion harmonique (THD) | < 3 % | ||
| Rendement | |||
| Rendement max./rendement europ.* | 98,2 % / 97,7 %* 9 | 98,2 % / 97,9 %* |
98,2 % / 98,0 %*
|
| Dispositifs de protection | |||
| Dispositif de déconnexion côté entrée | ● | ||
| Surveillance du défaut à la terre / Surveillance du réseau | ● / ● | ||
| Protection inversion de polarité DC / Résistance aux courts-circuits AC | ● / ● | ||
| Dispositif de surveillance des courants différentiels et de défaut | ● | ||
| Classe de protection (selon CEI 62109-1) / Catégorie de surtension (selon CEI 62109-1) | I / AC : III ; DC : II | ||
| Protection contre les arcs électriques (AFCI) / Diagnostic de courbe I-V | ● / ●** | ||
| Parafoudre DC (type 2, type 1/2) | ○ | ||
| Caractéristiques générales | |||
| Dimensions (L/H/P) | 728 mm / 762 mm / 266 mm (28,7 in / 30,0 in / 10,5 in) | ||
| Poids | 35 kg (77 lb) | ||
| Plage de température de fonctionnement | −25 °C à +60 °C (−13 °F à +140 °F) | ||
| Émissions sonores, maximale (1 m) | <65 dB(A) | ||
| Autoconsommation (nuit) | < 5 W | ||
| Topologie / système de refroidissement | Pas de séparation galvanique / OptiCool | ||
| Indice de protection (selon CEI 60529) | IP65 | ||
| Classe climatique (selon CEI 60721-3-4) | 4K26 | ||
| Valeur maximale admise pour l’humidité relative de l’air (sans condensation | 100 % | ||
| Équipement / Fonction / Accessoires | |||
| Raccordement DC / Raccordement AC | SUNCLIX / Borne à ressort | ||
| Affichage DEL (état/erreur/communication) | ● | ||
| Interface : Ethernet/WLAN/RS485 | ● (2 ports) / ● / ○** | ||
| Protocoles de données : SMA Modbus / SunSpec Modbus / Speedwire | ● / ● / ● | ||
| Relais multifonction / Emplacement pour module supplémentaire | ● / ● (1 port) | ||
| Nombre d’entrées numériques | 6 | ||
| Type de montage | Montage mural | ||
| SMA ShadeFix / Integrated Plant Control / Q on Demand 24/7 | ● / ● / ● | ||
| Compatible off-grid / Compatible SMA Hybrid Controller | ● / ● | ||
| Garantie : 5 / 10 / 15 / 20 ans | ● / ○ / ○ / ○ | ||
| Certifications et homologations (autres sur demande) | VDE AR-N 4105/4110:2018, EN 50549-1/-2:2018, CE, UKCA | ||
| Fonction System Manager | |||
| Nombre total d’appareils pris en charge, dont : | 6 | ||
| Nombre max. d’onduleurs photovoltaïques pris en charge | 5 | ||
| Nombre max. de compteurs d’énergie pris en charge | 1 | ||
| Puissance nominale maximale de l’installation fournie par les onduleurs photovoltaïques (puissance nominale AC) | 135 kVA | ||
| Mise en service centralisée de tous les appareils du système | ● | ||
| Paramétrage à distance des appareils SMA avec le Sunny Portal powered by ennexOS | ● | ||
| Commercialisation directe via SMA SPOT (Allemagne) | ● | ||
| SMA Dynamic Power Control (p. ex. Zero Feed in / Q(U)) | ○ | ||
| Désignation du type | STP 15-50 | STP 20-50 | STP 25-50 |
Fiche technique
- Nombre de MPPT
- 1 MPPT
- Puissance
- 25550 VA
- Puissance onduleur
- 25000VA
- Tension d'entrée solaire max.
- 1000 V
- Phase
- Triphasé
