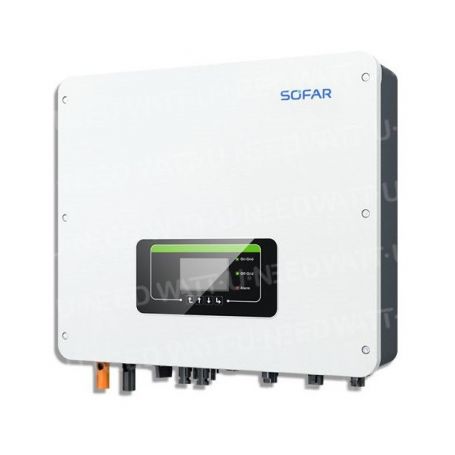

Onduleur hybride monophasé Sofar Solar 3,68 kVA - HYD3680-EP
- Différents modes de fonctionnement disponibles
- Configuration flexible, autorisant les batteries au plomb et au lithium
- Fonction intégrée zéro retour vers le réseau (auto consommation)
- Conception IP65 pour l'extérieur
- Conception intelligente de refroidissement sans ventilateur
- Fonction EPS (temps de basculement inférieur à 10 ms)
- Garantie 5 ans
Expédition sous 8 à 12 jours sur produits en stocks
Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Onduleur hybride monophasé Sofar Solar HYD3680-EP
Onduleur hybride monophasé - la solution parfaite pour permettre le stockage d'énergie dans votre installation PV avec des fonctions en et hors réseau.
Le HYD 3000...6000-EP est le nouvel onduleur hybride aux multiples talents pour les applications solaires et de stockage. Pendant les pannes de réseau, il peut fournir jusqu'à 5 kW d'alimentation de secours (EPS) en 10 ms grâce à son port EPS intégré. Le système intégré de gestion de l'énergie dispose de plusieurs modes conviviaux, optimisant l'expérience de l'utilisateur, notamment un mode d'auto-utilisation automatique. L'utilisateur peut également définir différentes plages d'heures et/ou de dates ou des règles pour le jour de la semaine. Tous les modes peuvent être facilement configurés sur le grand écran LCD.
Une clé WiFi est livrée avec l'onduleur, pour connecter facilement l'onduleur au portail de surveillance Sofar.
Rendement élevé
• Efficacité maximale de 99,9%.
• Algorithme MPPT précis en temps réel pour une exploitation maximale
• Large plage de fonctionnement de la tension d'entrée
Configuration flexible
L'onduleur fonctionne avec les batteries plomb (GEL) ou lithium.
Utilisation en mode sauvegarde (back-up)
Un onduleur peut être utilisé en "back up" sans avoir besoin de panneaux photovoltaïques. Dans ce mode, l'onduleur assumera le rôle d'un onduleur pour protéger votre équipement des interruptions de réseau. Par conséquent, un onduleur protège les ordinateurs et les équipements audiovisuels ou toute autre charge sensible en fournissant un flux constant de courant électrique. Il garantit une alimentation électrique avec un temps de basculement inférieur à 10 ms gràce la fonction EPS.
Utilisation en mode autonome (off-grid)
Dans cette configuration, l'onduleur associée à des batteries utilise les panneaux pour alimenter les consommateurs et recharger les batteries lorsqu'il y a du soleil. L'onduleur tire le courant de la batterie pour fournir une distribution d'énergie nocturne.
Utilisation en mode Hybride
L'onduleur tire son énergie du réseau uniquement lorsque la batterie est épuisée et que l'énergie solaire ne produit pas suffisamment pour répondre à la consommation.
Tout en un. Solution de système flexible et économique
• Choix de l'emplacement libre grâce à l'IP65
• Installation et maintenance faciles grâce à la connexion "Plug & Play
• Sélection de l'interface - Wi-Fi / RS485 /GPRS
• Écran LCD + LED
• Fonction d'exportation zéro intégrée
Faible coût d'entretien
• Couvercle détachable pour une installation facile
• Couvertures en aluminium inoxydable
• Une solution de contrôle souple
Caractéristiques
| Paramètres de la batterie | |
| Type de batterie | Lithium-ion, Plomb-acide |
| Tension nominale de la batterie | 48 V |
| Plage de tension de la batterie | 42 – 58 V |
| Capacité de la batterie | 50 – 2000 Ah |
| Puissance de charge/décharge maximale | 4000 W |
| Courant de charge max. | 80 A |
| Courant de décharge max. | 80 A |
| Courbe de charge (lithium-ion) | BMS (Système de gestion de la batterie) |
| Courbe de charge (plomb-acide) | Adaptatif à 3 niveaux avec maintenance |
| Profondeur de décharge | Ion de lithium: 0 – 90% DOD réglable, acide de plomb: 0 – 50% DOD réglable (profondeur de charge) |
| Entrée DC (côté PV) | |
| Puissance maximale d'entrée PV recommandée | 5400 Wc |
| Puissance DC maximale pour un seul MPPT | 3500 W |
| Tension d'entrée maximale | 600 V |
| Tension de démarrage | 100 V |
| Tension d'entrée nominale | 360 V |
| Plage de tension de fonctionnement MPPT | 90 – 550 V |
| Plage de tension MPPT à pleine puissance | 180 – 500 V |
| Nombre de trackers MPP | 2 |
| Courant d'entrée maximum par MPPT | 13 / 13 A |
| Courant de court-circuit d'entrée maximum par MPPT | 18 / 18 A |
| Sortie / Entrée AC (côté réseau) | |
| Puissance nominale AC | 3680 W |
| Puissance AC maximale en sortie vers le réseau électrique | 3680 VA |
| Puissance AC maximale du réseau électrique | 7360 VA |
| Courant AC max en sortie vers le réseau électrique | 16 A |
| Courant AC max. en provenance du réseau électrique | 32 A |
| Tension nominale du réseau | L / N / PE, 230 Vac |
| Plage de tension du réseau | 180 Vac-276 Vac (selon la norme locale) |
| Fréquence nominale | 50 Hz / 60 Hz |
| THDi de sortie (à la sortie nominale) | < 3% |
| Facteur de puissance | 1 par défaut (+/-0,8 réglable) |
| Sortie AC (Alimentation de secours) | |
| Puissance apparente maximale | 3680 VA |
| Puissance de sortie de crête, durée | 4400 VA, 60s |
| Courant de sortie maximum | 16 A |
| Tension nominale, fréquence | 220 V / 230 V, 50 / 60 Hz |
| THDv (@Charge symétrique) | < 3% |
| Temps de commutation | 10 ms par défaut |
| Rendement | |
| Efficacité MPPT | 99,90% |
| Rendement maximal du convertisseur solaire | 97,60% |
| Rendement européen de l'onduleur solaire | 97,20% |
| Efficacité de charge maximale de la batterie | 94,60% |
| Efficacité maximale de décharge de la batterie | 94,60% |
| Protection | |
| Protection contre l'inversion de polarité du PV | Oui |
| Détection de l'isolation PV | Oui |
| Surveillance des défauts de terre | Oui |
| Protection contre les surintensités | Oui |
| Protection contre la surtension | Oui |
| Interrupteur DC | En option |
| Fonction de réponse en fréquence ferme | En option |
| Protection SDP | Varistor: norme de type III |
| Données générales | |
| Plage de température ambiante | -30℃~+60℃ (plus de 45℃ de déclassement) |
| Autoconsommation en mode veille | < 10 W |
| Topologie | Insolation à haute fréquence (pour la batterie) |
| Degré de protection | IP65 |
| Plage d'humidité relative admissible | 0~100% |
| Communication | RS485 / WiFi / Bluetooth / CAN2.0 / Etherrnet |
| Classe de protection | Classe I |
| Altitude maximale de fonctionnement | 4000 m |
| Connexion du capteur de courant | Externe |
| Bruit | <25 dB |
| Poids (kg) | 21,5 kg |
| Refroidissement | Naturel |
| Dimensions | 482 x 503 x 183 mm |
| Affichage | LCD, App via Bluetooth |
| Garantie | 5 ans |
| Certifications et normes | |
| EMC | EN 61000-6-2, EN 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 61000-3-12 |
| Normes de sécurité | IEC 62109-1 / 2, IEC62040-1, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) |
| Normes de réseau | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21, EN 50549, G83 / G59 / G98 / G99, UTE C15-712-1, UNE 206 007-1 |
Fiche technique
- Puissance onduleur
- 3680VA
