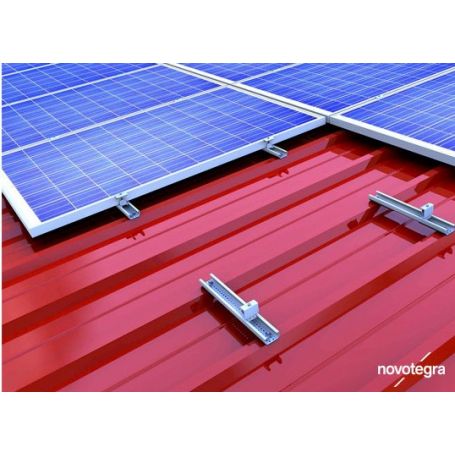

Kit de fixation sur toit en bac acier
- Montage rapide et efficace par le haut
- Conductivité électrique entre le système de montage et la couverture du toit
Marque : Novotegra
Choisissez le nombre de panneaux dans les options.
Expédition sous 8 à 12 jours sur produits en stocks
Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur toiture en tôle ondulée trapèze.
Sélectionner simplement dans les options le nombre de panneaux disposés en portrait sur votre toiture >> le contenu du kit de fixation s'adapte automatiquement.
Avantages du système de fixation :
- Peu de composants, entièrement préconfectionnés
- Faibles coûts de matériaux et manipulation très simple
- Forces de maintien élevées grâce à la fixation directe sans enlèvement de copeaux avec vis à tôle mince homologuées
- Peu d’outils de montage nécessaires
Contenu du kit de fixation
Fixation pour tôle ondulée trapèze light + clame de milieu
Pour la fixation des panneaux sur des rails en C
- montage simple grâce aux fonctions de verrouillage
- économe en espace
| Type de montage | Système de serrage / clame |
| Assemblage du panneau | portrait Assemblage à une couche ou à rail croisé |
| Rails de profilés compatibles | Rail en C / rail en C-N |
| Dimensions | 11,4 mm x 52 mm |
| Hauteur du cadre du panneau | 30 – 42 / 43 – 52 mm |
Fixation pour tôle ondulée trapèze light + clame de fin
Pour la fixation des panneaux sur des rails en C
- montage simple grâce aux fonctions de verrouillage
- économe en espace
- terminaison à fleur de rail possible
| Type de montage | Système de serrage / clame |
| Assemblage du panneau | portrait Assemblage à une couche ou à rail croisé |
| Rails de profilés compatibles | Rail en C / rail en C-N |
| Dimensions | 14 x 52 mm |
| Hauteur du cadre du panneau | 30 – 42 / 43 – 52 mm |
Protection anti-glissement
Pour des panneaux montés en portrait avec des systèmes de serrage
- aide au montage pour le placement des panneaux
- systèmes de sécurisation supplémentaires des panneaux
| Type de montage | Système de serrage / clame |
| Assemblage du panneau | portrait |
| Rails de profilés compatibles | Rail en C / rail en C-N / Rail en N |
| Dimensions | 25 mm |
| Trou du cadre panneau | M8, M6, sans trou |
Comment choisir un kit adapté à mes panneaux ?
Le kit de fixation convient à toutes toitures en bac acier. Grâce à ses options, il s'adapte à la disposition de vos panneaux.
Les fixations sont compatibles avec les panneaux de dimensions classiques.
1. Sélectionnez la quantité de panneaux en portrait
Choisissez, par rangée, la quantité de panneaux disposés en portrait.
Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait
2. Sélectionnez la clame adapté à votre panneau
La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.
Les hauteur de clames disponibles : 30 à 50 mm
Détail du matériel fourni en fonction de la quantité de panneau
| Panneaux en portrait | ||
| Nombre de panneaux | Rail avec clame de milieu | Rail avec clame de fin |
| 1 panneau | 0 | 4 |
| 2 panneaux | 2 | 4 |
| 3 panneaux | 4 | 4 |
| 4 panneaux | 6 | 4 |
| 5 panneaux | 8 | 4 |
| 6 panneaux | 10 | 4 |
| 7 panneaux | 12 | 4 |
| 8 panneaux | 14 | 4 |
| 9 panneaux | 16 | 4 |
| 10 panneaux | 18 | 4 |
| 11 panneaux | 20 | 4 |
| 12 panneaux | 22 | 4 |
| 13 panneaux | 24 | 4 |
| 14 panneaux | 26 | 4 |
| 15 panneaux | 28 | 4 |
| 16 panneaux | 30 | 4 |
| 17 panneaux | 32 | 4 |
| 18 panneaux | 34 | 4 |
| 19 panneaux | 36 | 4 |
| 20 panneaux | 38 | 4 |
