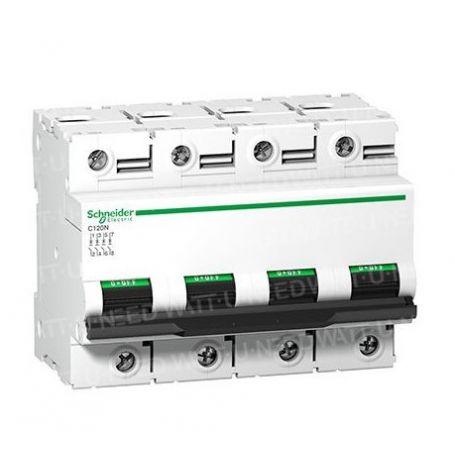

Disjoncteur Schneider tétra de 100A
Disjoncteur Schneider de 100A.
4 pôles
Les délais sont incertains. Merci de nous contacter par mail avant commande !
685,50 €
TTC
Expédition sous 8 à 12 jours sur produits en stocks
Commande préparée et mise en expédition sous 8 à 12 jours sous réserve des produits en stocks
Paiement sécurisé
Les moyens de paiement proposés sont tous totalement sécurisés
Service Client
Pour toutes questions techniques, merci de nous contacter par mail à contact@levac-solar.com
Environnement & Recyclage
" Disjoncteur miniature Schneider de 100A"
Caractéristiques générales
Ces disjoncteurs modulaires assurent la protection de vos circuits électriques contre les surchages ou les court-circuits.
Ils sont parfaits pour intégrer dans les coffrets modulaires pour les applications résidentielles.
- Description des pôles : 4P
- Nombre de pôles protégés : 4
- courant assigné d'emploi : 100A
- Type de réseau : AC
- Technologie de déclencheur : Thermique-magnétique
- Courbe de déclenchement C
- Pouvoir de coupure :
10000 A Icn à 230...400 V c.a. 50/60 Hz conforme à EN/IEC 60898-1
6 kA Icu à 440 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
20 kA Icu à 220...240 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
10 kA Icu à 380...415 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
10 kA Icu à <= 500 V c.c. conforme à EN/IEC 60947-2
Caractéristiques techniques
| Calibre | 100A |
| Fréquence du réseau | 50/60 Hz |
| [Ue] tension assignée d'emploi | 380...415 V c.a. 50/60 Hz <= 500 V c.c. 220...240 V c.a. 50/60 Hz 440 V c.a. 50/60 Hz 230...400 V c.a. 50/60 Hz |
| Limite de déclenchement magnétique | 5...10 x In |
| Classe de limitation | 3 conforme à EN 60898-1 |
| Type de commande | Touche à bascule |
| Signalisation locale | Indication ON/OFF |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN symétrique 35 mm |
| Compatibilité du bloc de distribution du peigne de jeu de barres | non |
| Pas de 9 mm | 12 |
| Dimensions : H x L x P | 81 x 108 x 73 mm |
| Masse du produit | 0.82 kg |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 5000 cycle conforme à IEC 60947-2 |
| Mode de raccordement | Bornes type tunnel1…50 mm² rigide Bornes type tunnel1,5…35 mm² souple |
| Couple de serrage | 3.5 N.m |
Environnement
| Degré de protection IP | IP20 |
| Température de fonctionnement | -25...70 °C |
| Température ambiante pour le stockage | -40...85 °C |
25378-A9N18374
0.06 kg
