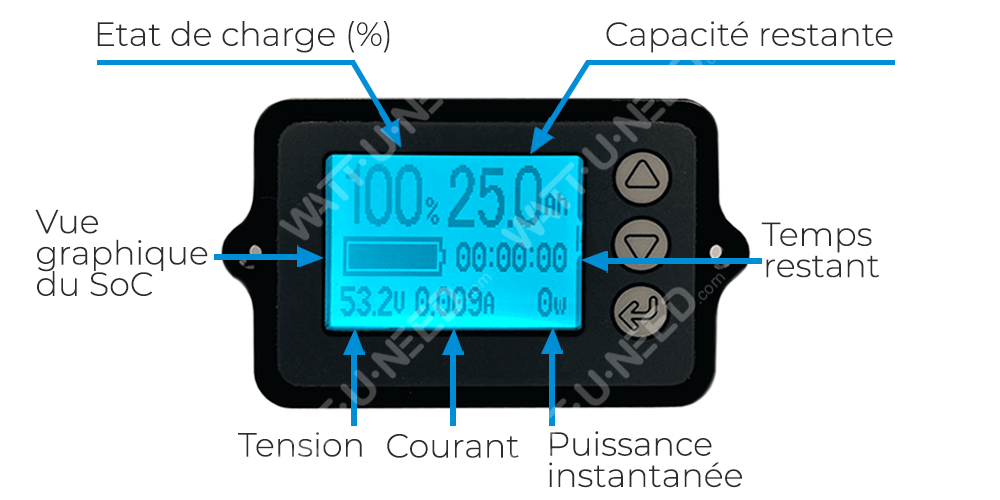

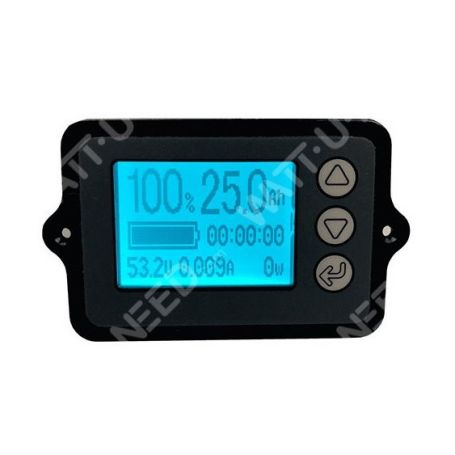

Le compteur coulomb de haute précision permet la surveillance de la tension (V), la capacité (Ah), la puissance (W) et l'énergie d'une batterie. Ces informations permettent à l'utilisateur d'obtenir un état de charge en % (SoC) ou une profondeur de décharge (DoD) précise de la batterie. Il calcule également en temps réel le temps restant avant que la batterie ne soit complètement vide. Le produit dispose d'une fonction de mémoire qui enregistre les informations de SoC lorsque l'appareil est éteint ou accidentellement déconnecté. Le CC 75/150/500 convient pour les batteries lithium-fer-phosphate(LiFePO4), lithium-ion, Li-Polymère, les batteries plomb-acide et nickel-métal hybride avec une tension de fonctionnement de 8V à 80V DC.







Il existe en 3 versions :

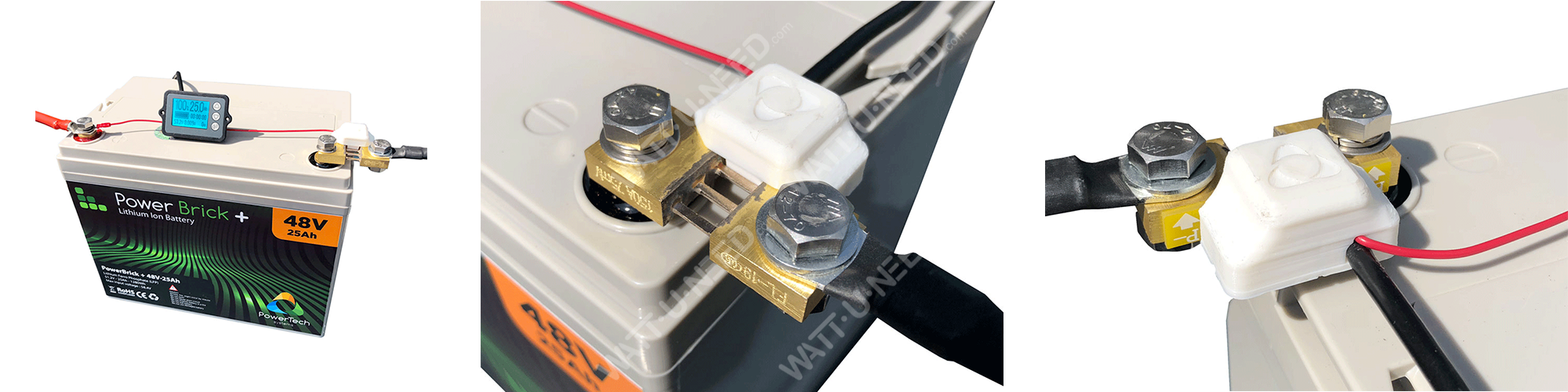

Le cable blindé qui relie la résistance de mesure (shunt) et l’écran d’affichage est disponible en trois longueurs, en fonction de la localisation de la batterie et de l’afficheur) :





Pour suivre l’état de charge lors de l’utilisation de la batterie, la méthode la plus intuitive consiste à suivre le courant en l’intégrant durant l’utilisation des cellules. Cette intégration donne de manière directe la quantité de charges électriques injectées ou soutirées à la batterie permettant ainsi de quantifier précisément le SoC de la batterie.

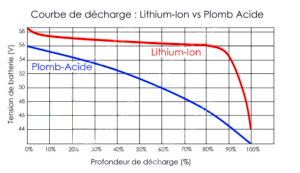

Contrairement à la méthode OCV, cette méthode est en mesure de déterminer l’évolution de l’état de charge pendant l’utilisation de la batterie. Elle ne nécessite pas que la batterie soit au repos pour effectuer une mesure précise.

Bien que la mesure du courant soit effectuée par une résistance de précision, de faibles erreurs de mesures interviennent, liées à la fréquence échantillonnage de la mesure. Pour corriger ces erreurs marginales, le compteur de Coulomb est ré-étalonné automatiquement à chaque cycle de charge. Les mesures de SoC effectuées par comptage de coulomb permettent une erreur de mesure inférieure à 1%, ce qui permet une indication très précise de l’énergie restante dans la batterie. Contrairement à la méthode OCV, le comptage de coulomb est indépendant des fluctuations de puissance délivrée par la batterie (qui engendrent des chutes de tension de la batterie), et la précision reste constante quelque soit l’utilisation de la batterie.
